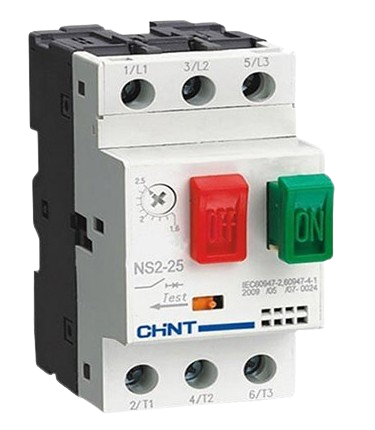

کلید حرارتی 1/6 تا 2/5 آمپر چینت مدل NS2-25

کد محصول: AM-86176
4 قسط 0 هزار تومانی
دیدگاه 0
0 دیدگاه با میانگین 0 از 5
شرایط مرجوع کردن کالا: درخواست مرجوع کردن کالا در صورتی مورد قبول است که کالا در شرایط اولیه باشد و در صورت پلمپ بودن، کالا نباید باز شده باشد.

کلید حرارتی 1/6 تا 2/5 آمپر چینت مدل NS2-25 یک محافظ موتور (MPCB) برای کنترل دستی روشن/خاموش موتور و حفاظت همزمان از آن در برابر اضافه‌بار و اتصال کوتاه است. این مدل برای موتورهای کم‌جریان طراحی شده و با پیچ تنظیم، می‌توانید جریان حرارتی را در بازه 1.6 تا 2.5 آمپر دقیق تنظیم کنید. چینت (CHINT) در تجهیزات برق صنعتی به تولید محصولات اقتصادی و استانداردمحور شناخته می‌شود. در سری NS2 روی استانداردهای IEC/EN و قابلیت‌های حفاظتی مثل اضافه‌بار، اتصال کوتاه و حتی قطع فاز تأکید شده است. برای تابلوهای کنترل موتور و کاربردهای صنعتی، انتخابی منطقی و قابل اتکاست.

  • مشخصات
  • بررسی تخصصی
  • کالای مشابه
  • دیدگاه
کشور سازنده چین
بررسی تخصصی کلید حرارتی 1/6 تا 2/5 آمپر چینت مدل NS2-25

ویژگی‌های کلید حرارتی 1/6 تا 2/5 آمپر چینت NS2-25

  • مدل: NS2-25 | بازه تنظیم جریان حرارتی: 1.6 تا 2.5 آمپر
  • کاربری: محافظ موتور (MPCB) با امکان قطع و وصل دستی و حفاظت اضافه‌بار/اتصال کوتاه/قطع فاز
  • ولتاژ نامی کاری (Ue): تا 690Vac | ولتاژ عایقی (Ui): برابر با 690V
  • کلاس تریپ: 10A (مناسب استارت‌های معمول موتور)
  • قدرت قطع اتصال کوتاه (Icu): تا 100kA در 400V با فیوز پشتیبان؛ بدون فیوز 50kA در 400V
  • درجه حفاظت: IP20 از سمت جلو (برای محیط‌های صنعتی معمولاً نیازمند نصب داخل تابلو/کاور)
  • نصب: ریل DIN یا نصب تابلویی (Panel Mount)
  • ابعاد فیزیکی (تقریبی): عرض 44.5mm، ارتفاع 91.3mm، عمق حدود 80.5mm
  • توان موتور سه‌فاز استاندارد (طبق جدول سری NS2 برای همین رنج): حدود 0.75kW در 400/415V و تا حدود 1.5kW در 660/690V (بسته به شرایط بهره‌برداری)

بررسی محصول

طراحی و ساخت

طراحی محصول، ساده و کاربردی است. دکمه‌های ON و OFF روی بدنه قرار دارد و معمولاً یک کلید TEST هم برای بررسی عملکرد مکانیزم دیده می‌شود. این طراحی برای تابلوهایی که اپراتور نیاز به قطع سریع دارد، امتیاز است.
بدنه جمع‌وجور است و روی ریل DIN هم به راحتی می‌نشیند.

توان و عملکرد

در کلید حرارتی 1/6 تا 2/5 آمپر چینت مدل NS2-25، حفاظت در برابر اضافه‌بار به صورت حرارتی و حفاظت اتصال کوتاه به‌صورت مغناطیسی انجام می‌شود. یعنی هم برای بار اضافی تدریجی واکنش نشان می‌دهد، هم برای خطاهای شدید سریع عمل می‌کند.
کلاس تریپ 10A برای بسیاری از موتورهای رایج مناسب است. نکته مهم این است که تنظیم جریان باید دقیق و مطابق جریان نامی موتور انجام شود؛ چون همین تنظیم، مرز بین «حفاظت درست» و «قطع‌های بی‌موقع» را تعیین می‌کند.

ایمنی و دوام

نصب این تجهیز بهتر است توسط برقکار/تابلوکار انجام شود. قبل از هر کار، برق را کامل قطع کنید.
برای دوام و عملکرد پایدار، چند نکته کلیدی را جدی بگیرید:

  • سفت کردن ترمینال‌ها با گشتاور پیشنهادی (برای NS2-25 در راهنمای نصب: حدود 1.7 N·m)
  • سیم‌کشی اصولی و استفاده از سرسیم/وایرلَگ مناسب، و رعایت طول لخت‌کردن سیم (در راهنمای نصب: حدود 10mm)
  • کار در محدوده دمای محیطی 5− تا 40+ درجه و ارتفاع تا 2000 متر
  • به دلیل IP20، برای محیط‌های پرگردوغبار یا دسترسی مستقیم، نصب داخل تابلو یا استفاده از کاور توصیه می‌شود.

کاربردها

  • حفاظت و قطع و‌ وصل موتورهای سه‌فاز کم‌جریان تا حدود 0.75kW در 400/415V
  • تابلوهای کنترل پمپ‌های کوچک، فن‌ها، دمنده‌های سبک و نوارنقاله‌های کوچک
  • مدارهایی که به قطع سریع دستی نیاز دارند
  • پروژه‌های اتوماسیون سبک (به‌همراه کنتاکتور و تجهیزات جانبی در صورت نیاز)

نقاط قوت و ضعف

نقاط قوت

  • ترکیب کنترل دستی و حفاظت موتور
  • بازه تنظیم دقیق 1.6 تا 2.5 آمپر برای موتورهای کم‌مصرف
  • قدرت قطع بالا در 400V
  • نصب آسان روی ریل DIN و اشغال فضای کم

نقاط ضعف

  • IP20 یعنی برای محیط‌های خشن باید داخل تابلو یا با کاور نصب شود.
  • برای موتورهای بزرگ‌تر از بازه تعریف‌شده مناسب نیست.

تجربه کاربران

برای این گونه محصولات، معمولاً «تجربه فنی نصاب‌ها» بیشتر از «نقد مصرف‌کننده خانگی» مطرح است. جمع‌بندی بازخوردها در نصب‌های صنعتی: مکانیزم ON/OFF ساده و قابل اتکاست و تست اولیه قبل از نصب، خیال تابلوکار را راحت می‌کند.
بیشترین ایرادهای گفته شده هم به خطای انتخاب رنج یا تنظیم نادرست جریان برمی‌گردد. اگر جریان موتور درست تنظیم نشود، یا بی‌دلیل تریپ می‌کند یا دیر عمل می‌کند. به همین دلیل، کالیبراسیون و تست پس از نصب اهمیت بالایی دارد.


سوالات متداول (FAQ)

کلید حرارتی NS2-25 دقیقاً چه کاری انجام می‌دهد؟

هم موتور را دستی روشن/خاموش می‌کند، هم محافظی در برابر اضافه‌بار و اتصال کوتاه است و در سری NS2 حفاظت قطع فاز هم ذکر شده است.

جریان را روی چه عددی تنظیم کنم؟

روی جریان نامی موتور (طبق پلاک موتور) تنظیم می‌شود. بعد از راه‌اندازی، بهتر است با اندازه‌گیری جریان واقعی و چند بار تست عملکرد، تنظیم نهایی انجام شود.

آیا این کلید جای کنتاکتور را می‌گیرد؟

برای قطع و وصل دستی زیر بار مناسب است، اما برای کنترل اتوماتیک/از راه دور معمولاً به کنتاکتور و مدار فرمان نیاز دارید.

آیا می‌توان در محیط بیرونی یا مرطوب نصب کرد؟

یعنی برای چنین محیط‌هایی باید داخل تابلو یا با جعبه/کاور مناسب نصب شود تا هم ایمنی تماس رعایت شود هم گردوغبار و رطوبت مشکل‌ساز نشود.

برای نصب چه نکته‌ای حیاتی است؟

سفت کردن درست ترمینال‌ها و سیم‌کشی اصولی. در راهنمای نصب NS2-25 به گشتاور حدود 1.7 نیوتن‌متر و لخت‌کردن حدود 10 میلی‌متر اشاره شده است.
